廣西濕式逆流磁選機_結構工作原理圖_廣西濕式逆流磁選機構造圖片如何調整及工藝流程圖，濕式逆流磁選機(CTN 系列)是一種在礦漿環境下，利用逆流槽體結構實現強磁性礦物高效分選的核心設備，其給礦方向與筒體旋轉、精礦輸送方向相反，以高回收率為主要技術特點。

一、廣西濕式逆流磁選機_結構工作原理圖_廣西濕式逆流磁選機構造圖片如何調整及工藝流程圖核心結構

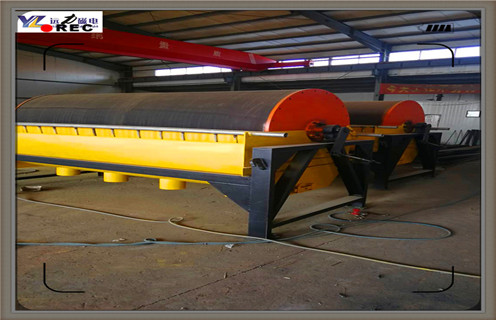

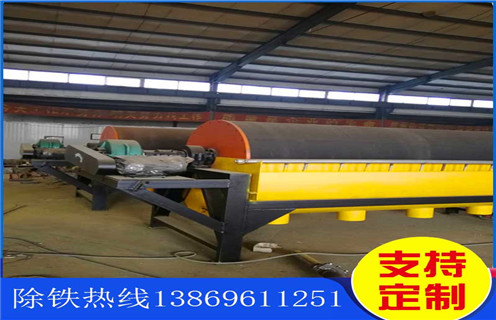

分選筒體

采用非導磁不銹鋼板卷制，表面包裹耐磨橡膠。內部固定釹鐵硼 + 鐵氧體復合磁系，磁系包角通常為 210°~270°，提供穩定、深穿的磁場。

逆流槽體

為關鍵部件，控制礦漿流向。礦漿從筒體下方給入，尾礦從遠離給礦端的底部排出，精礦則隨筒體逆向轉動至給礦端上方排出。

傳動系統

由電機、減速機組成，驅動筒體勻速旋轉，轉速可根據物料特性調節。

輔助裝置

包括給礦箱、精礦溜槽、尾礦箱、沖洗水裝置(卸礦與清洗精礦用)、機架及高度調節機構。

二、廣西濕式逆流磁選機_結構工作原理圖_廣西濕式逆流磁選機構造圖片如何調整及工藝流程圖工作原理

礦漿以一定濃度從給礦箱流入逆流槽體。在磁場作用下，磁性礦物被吸附在筒體表面，并隨筒體逆著礦漿流動方向旋轉。非磁性或弱磁性脈石礦物受重力和水流作用，沉降至槽底，從尾礦口排出。被吸附的磁性礦物隨筒體轉出磁場區后，在沖洗水作用下脫落，成為高品位精礦。因礦物在磁場內停留時間長，回收率極高。

三、廣西濕式逆流磁選機_結構工作原理圖_廣西濕式逆流磁選機構造圖片如何調整及工藝流程圖性能特點

高回收率：尾礦排出路徑長，礦物分選充分，尤其適合 ** 細粒級(-0.6mm)** 強磁性礦物的掃選與粗選。

適應范圍：主要用于分選磁鐵礦、磁黃鐵礦等強磁性礦物。

濕式作業：全程在水中進行，無粉塵污染，改善作業環境。

結構可靠：永磁磁系無需通電，節能、穩定、免維護，磁場衰退極慢。

精礦質量：相比順流型，精礦品位略低，但回收率顯著更高。

四、廣西濕式逆流磁選機_結構工作原理圖_廣西濕式逆流磁選機構造圖片如何調整及工藝流程圖應用場景

礦山選礦：適用于磁鐵礦選廠的粗選、掃選作業，最大限度回收磁性鐵，降低尾礦品位。

尾礦再選：用于處理其他磁選機的尾礦，回收流失的磁性礦物，提高總回收率。

細粒物料：特別適合處理細粒、微細粒嵌布的磁性礦石。

五、廣西濕式逆流磁選機_結構工作原理圖_廣西濕式逆流磁選機構造圖片如何調整及工藝流程圖操作與維護注意事項

給礦控制

嚴格控制給礦濃度(通常 30%~45%)、流量和粒度，保持均勻穩定。濃度過高或給礦量過大易造成分選不清、尾礦品位偏高;濃度過低則處理量下降、耗水量增加。

嚴禁大塊雜物、鐵器進入槽體，防止堵塞管道或劃傷筒體橡膠。

水位與沖洗水

保持槽體內適宜液位，確保礦漿液面浸沒筒體下部，保證分選空間。液位過高會溢流，過低則暴露磁系，影響吸附。

保證沖洗水壓力與流量穩定。水壓不足會導致卸礦不干凈，造成 “磁翻” 不佳、精礦產率低;水壓過大會沖散精礦，造成損失。

設備檢查

定期檢查筒體表面橡膠磨損情況，磨損嚴重時及時更換，防止筒體被磨穿導致磁系進水。

定期檢查傳動部件(軸承、鏈條、皮帶)，及時加注潤滑油，確保運轉平穩無異響。

定期檢查并清理槽體內沉積的雜物，防止尾礦口堵塞，避免礦漿短路。

安全規范

設備運行時，嚴禁將手或工具伸入磁場區及運轉部件附近。

檢修時必須切斷電源，并懸掛 “禁止合閘” 警示牌。

因磁場強大，嚴禁攜帶手表、手機、心臟起搏器等物品靠近工作區域。
